Werkzeug- und Formenbau

Innovative Lösungen für Sie und Ihre Kunden

Mit Kompetenz zur

Präzision

CAD:

Die 3D Konstruktion unserer Werkzeuge erstellen wir mit Visi.

Hier stehen uns die gängigen Schnittstellen iges, step, Catia V5, dxf, vda, etc.

zur Verfügung.

CAM:

Erstellen unserer NC-Programme an zwei Tebis und zwei Visi Arbeitsplätzen für die Fräsbearbeitung, sowie einem Visi Arbeitsplatz für das Drahterodieren.

Copyright 2018 Korf & Co. GmbH • Impressum • Datenschutz

Korf & Co. GmbH

Fräsen:

HSC- Fräsbearbeitung auf modernen Bearbeitungszentren für Werkstücke bis zu einem Gewicht von 10to.

1. •ab November 2018
   5- Achsen Bearbeitungszentrum Hermle C400
   Spindel 18.000 U/min (IKZ 40 bar)
   mit Heidenhain Steuerung TNC 640
   X = 850   Y = 700    Z = 500


1. •Vertikalbearbeitungszentrum Depo Dynamic 1009
   mit Heidenhain Steuerung TNC530
   X = 1000    Y = 900    Z = 600


1. •Vertikalbearbeitungszentrum Huron KX 20
   mit Heidenhain Steuerung TNC 426
   X = 1200    Y = 1000    Z = 550



2. •Vertikalbearbeitungszentrum Huron VX12 (IKZ 20 bar)
   mit Heidenhain Steuerung TNC 620
   X = 1220    Y = 600    Z = 610



3. •Vertikalbearbeitungszentrum Huron VX8 (IKZ 20 bar)
   mit Heidenhain Steuerung TNC 620
   X = 810   Y = 510    Z = 510


1. •Union Bohrwerk mit Heidenhain Steuerung TNC 430
   X = 1600   Y = 1500    Z = 1400

Werkzeugbau:

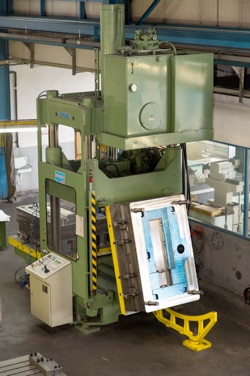

Endmontage der Werkzeuge mit anschließender Funktionskontrolle auf unserer 100 Tonnen Reis Tuschierpresse. Unsere qualifizierten und erfahrenen Werkzeugmechaniker garantieren für eine perfekte Abstimmung und Funktionssicherheit unserer Werkzeuge.

Arbeitsbereich Tuschierpresse: 1600 x 1300 x 1300mm

Drahtschneiden und Erodieren:

1. •Erodieren: Deckel DE 25
   Verfahrweg: 500x350x350mm
   Werkstückabmessungen: 700x600x350mm


Unternehmen / Leistungen

Referenzen

1. •Drahtschneiden: Agie HSS
   Werkstückabmessungen: 1300 x 1100 x 400mm
   Werkstückgewicht: 3000kg
   Verfahrwege der Achsen: 700 x 400 x 406mm
   Konturtoleranz: Tkm 0,006mm
   Rauheit (mit Nachschnitten): bis Ra = 0,3 µm
   Kleinster Drahtdurchmesser: 0,1 mm
   Maximaler Winkel: 30° / 7mm

1. •Für die Fertigung unserer Kupfer- und Graphitelektroden kommt eine
   Röders RXP 500 zum Einsatz.
   Arbeitsbereich: 500 x 400 x 240mm
   Werkstückgewicht: max. 400 kg

Schweißen

1. •WIG Feinschweißgerät Cronitex TTP 220-M MIKRO
   Mit dem Schweißmikroskop sind feinste und laserähnliche Schweißungen möglich. Durch die spezielle Puls- und Intervall-Technik mit Dauer- und Einzelpuls wird nur eine sehr geringe Erwärmung der Werkstücke ohne nennenswerte Beeinflussung der Randbereiche ermöglicht.

   Schweißbare Materialien: Stahl, Aluminium, Bronze und Kupfer
